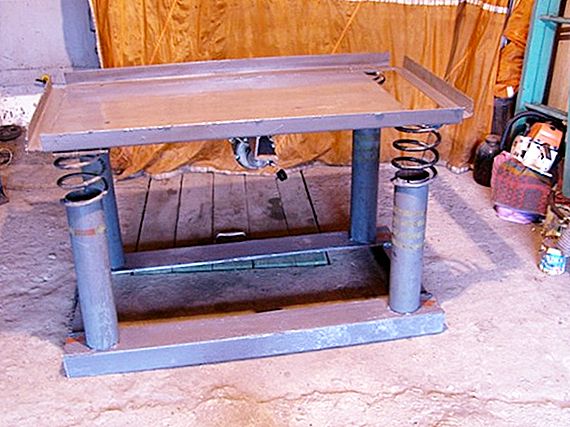

Cómo hacer una mesa vibratoria para un azulejo

No es difícil hacer usted mismo una mesa vibratoria para la producción de hormigón de alta calidad, con algunos huecos como una mesa de metal vieja y un motor eléctrico y las herramientas necesarias.

Lo necesitaras

Armazón de metal, impulsor, máquina de soldar, motor eléctrico con núcleo excéntrico, cojinetes de goma, láminas de metal, barras de metal.

Manual de instrucciones

1

Encuentra una base de metal debajo de la mesa vibratoria. Debe ser un marco de metal en forma de paralelepípedo. Preste atención a la masa de este marco, debe ser lo suficientemente grande como para que la vibración de la futura mesa vibratoria no provoque sacudidas en la base.

2

Use una turbina de barras de metal para cortar el marco de la mesa vibratoria. Suelde los extremos de los espacios en blanco cortados para formar un rectángulo. La forma y el perímetro de esta cinta deben ser tales que pueda caber en el marco. Para ello, el largo del rectángulo de la mesa vibratoria debe ser mayor que el largo de la base y el ancho ligeramente menor, o viceversa.

3

Envuelva los tubos del marco del mantel vibratorio con goma gruesa donde hacen contacto con la base de la mesa. Esto se hace para que cuando la mesa vibre, la base vibre al mínimo, así como para reducir el ruido.

4

Soldar dos tubos más a la parte central del marco del mantel a una distancia entre ellos igual al diámetro del motor eléctrico. Esto será necesario para montar el motor eléctrico en la mesa debido a estos tubos.

5

Preste atención a la confiabilidad de las soldaduras, ya que el uso regular de la mesa vibratoria puede provocar su destrucción en caso de contactos insuficientemente fuertes entre las partes metálicas.

6

Conecte el motor de núcleo excéntrico a los tubos soldados de la mesa vibratoria. Asegúrese de que los medios sean lo suficientemente seguros. Si la excéntrica del núcleo del motor eléctrico se encuentra entre los tubos de la mesa vibratoria, asegúrese de que durante la rotación no los toque y tampoco sobrepase la línea de la cuchilla de la mesa vibratoria. Monte el motor eléctrico en la mesa vibratoria para poder retirarlo en cualquier momento. Esto es útil para ajustar el grado de vibración cambiando el tamaño del núcleo.

7

Para que el núcleo se monte lo suficientemente apretado en el eje del motor eléctrico y no se salga volando durante la operación, intente soldarlo si es posible.

8

Cortar la chapa de la mesa vibratoria al tamaño de la chapa con un espesor de unos 3 mm. No use metal demasiado delgado, porque no puede soportar tales golpes, y tampoco use láminas demasiado gruesas, cuyo peso será insoportable para el motor eléctrico.

9

Conectar el motor eléctrico a una red y comprobar el grado de vibración de una mesa. Si es demasiado grande, haga que el núcleo sea menos excéntrico cortando una parte con una turbina.

10

Fije la chapa al marco con tornillos autorroscantes para metal. En lugar de tornillos, también puede usar pernos comunes.

.
