Todos estamos acostumbrados a ver y caminar sobre hermosos pisos terminados. Visualmente hablando, la estética y la elección del material que más nos gusta son cosas fundamentales, las únicas que realmente nos importan.
Sin embargo, desde un punto de vista estructural y constructivo, al final da igual que se trate de suelos cerámicos finos o clásicos, que de madera, o incluso de materiales más innovadores como la resina o el microcemento. Por lo general, no son muchas las personas que realmente tienen una idea precisa de lo que hay más allá del revestimiento elegido.
Ocurre muy a menudo que solo durante la fase de reestructuración, cuando se derriba, descubrimos que entre las diversas capas presentes bajo nuestros pies hay mucho más de lo que imaginamos.
Artículos relacionados:
Pignatte y viguetas, vigas y viguetas de madera, o predalles; caldana con malla electrosoldada; capas aislantes y separadoras de ruido de impacto; sustratos o soleras (aligerados o no); paneles radiantes, etc…
Cada piso tiene su propia estratigrafía específica y cada parte que lo compone debe tener características y espesores bien definidos en la fase de diseño, para satisfacer el final de obra y desempeño requerido.
Aquí pues, en la mayoría de los casos en la obra, los técnicos (ya sean ingenieros, topógrafos o arquitectos), pero también los propios trabajadores, utilizan términos específicos que los no expertos encuentran difíciles de entender.
Por eso hoy tratamos de entender como se hizo genéricamente un ático y en particular lo que se entiende por edificio caldana. Este último, con demasiada frecuencia, se confunde con la regla, mientras que en cambio es algo un poco diferente, que también tiene una función estructural importante. Tratemos pues de aclarar la cuestión.
la caldana
En la edificación residencial, en general, se trata de estructuras portantes de hormigón armado y pisos en ladrillo (o suelos mixtos qué decir si quieres). Estructuralmente hablando, en la mayoría de los casos estos suelos se realizan combinando elementos de hormigón armado, alternando con aligeramientos de diferente tipología.

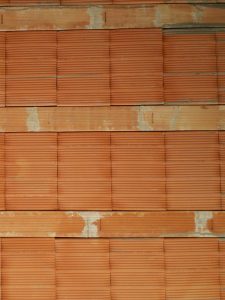

Los primeros tienen la función de absorber cargas y se denominan viguetas; este último, en cambio, puede ser de ladrillo (y en cuyo caso es el llamado pignatte, aunque a veces como alternativa también utilizamos huecos y bloques), en lugar de poliestireno expandido (EPS).
Los elementos de ladrillo, a su vez, pueden ser no coadyuvantes, cuando tienen una función predominantemente de aligeramiento y aislamiento, o colaborando si en cambio también se les atribuye una tarea estructural: la de aumentar la rigidez a la flexión del piso.
En ambos casos, los áticos de este tipo siempre vienen hecho en el sitio. Procedemos primero con el encofrado, para perfilar y reforzar las vigas en hormigón armado; luego se colocan las viguetas y pignatte, sobre estos elementos se coloca una malla electrosoldada (utilizando espaciadores adecuados) y al final se vierte el hormigón para llenar los huecos entre los distintos elementos y cubrir todo con un espesor constante de unos 5 cm dentro de los cuales queda incrustado el inducido de distribución.
Esta capa superior, que por ley debe ser como mínimo de 40 mm, pero que en general nunca es inferior a 50 mm, es la que normalmente se define caldana o campana colaboradora.
Cómo se hace un ático

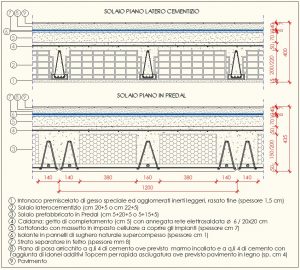

Sin embargo, si hablamos genéricamente de la estratigrafía de un piso, nos referimos a todo el paquete completo. Este debe ser considerado en su totalidad, comenzando por la parte inferior, es decir, desde la capa de acabado debajo del pignatte y las viguetas, que constituye el techo de la unidad inmobiliaria ubicada en la planta baja, hasta el piso del apartamento en la planta superior. piso. ¡He aquí pues que entre la caldana y las tejas hay mucho más! Tratemos de entender qué es.
Según el tipo de planta y suelo elegido sobre la caldana, pero también en función de las elecciones individuales del diseñador, es posible encontrar estratigrafía levemente diferente.
En general, sin embargo, inmediatamente encima de la caldana hay una antecedentes (aligerada o no), de al menos 8-10 cm, en cuyo interior discurran los desagües y sistemas. Por encima de esto un alfombra de sonido de impacto y una capa aislante. Además tienes otro solera aligerada (lo que a veces se llama caldana), con un grosor inferior al anterior (como 4-5 cm igual que la caldana), que actúa como una perfecta superficie de colocación para el piso que está pegado en la parte superior.
En los casos en los que generalmente se prevé calefacción por suelo radiante, se coloca un sistema por encima del sistema de sonido anti-impacto que sirve para colocar correctamente las bobinas del sistema y que, en muchas ocasiones, también actúa como aislante térmico. Luego, por encima de las tuberías, se hace un colado de terminación de algunos cm y se coloca el piso.
A veces es posible encontrar la capa aislante también en contacto directo con la caldera y luego por encima de la solera. Mucho depende también de los cálculos derivados de la ley 10 y de la estratigrafía de las paredes.
Diferencia entre sustrato, solera y caldana
Es posible que se genere un poco de confusión entre la caldana y el fondo. Desafortunadamente, esto sucede incluso entre los de adentro, donde hay quienes usan los dos términos entre sí sin hacer distinciones.
En realidad, hablando de estratigrafías típicas de pisos, ya deberíamos haber entendido que no es lo mismo, ya que los términos caldana y subsuelo aparecen al mismo tiempo, sin embargo, refiriéndose a dos capas distintas, que, además, están en absoluta Posiciones diferentes. La caldana, como ya se explicó, es el clásico fundición de terminación que se lleva a cabo sobre el ático. Su espesor es generalmente de unos 5 cm y en su interior se inserta una armadura, constituida por una malla metálica electrosoldada. De esta manera, se forma una placa monolítica bidireccional sobre el piso real de ladrillo y hormigón (generalmente de pignatte y viguetas), con una evidente función estructural y distribución de cargas.
Aquí pues, si analizamos la cuestión desde este punto de vista, hablamos de piso caldana eso no es del todo correcto. Sería mejor combinar el término caldana con el desván, ya que en realidad lo completa; por el contrario, para pisos, es más correcto referirse a la solera (o sustrato: ¡estos dos términos son equivalentes!). Por otra parte, incluso desde un punto de vista puramente físico, la solera es la capa en contacto directo con el suelo, mientras que la caldana se sitúa inmediatamente por encima del suelo.
La diferencia entre las dos capas también está en el grosor y, a menudo, en los materiales utilizados para su construcción.
los solado o sustrato es una capa de distribución con un espesor de 5-10 cm, que debe colocarse justo encima del aislamiento térmico y acústico del suelo. Se logra usando morteros de cemento con agregados de pequeña granulometría, que a menudo se agregan para acelerar el endurecimiento y contener la contracción de la fundición.
Su finalidad es formar las pendientes adecuadas para los desagües, compensar espesores cuando sea necesario, distribuir las cargas, contribuir al aislamiento térmico del suelo y finalmente crear una superficie de colocación uniforme sobre la que pasar directamente a colocar el suelo; se quiere encolar, o simplemente colocarlo (como ocurre por ejemplo con el parquet laminado) e interponiendo un felpudo especial.
Antiguamente, los soportes se hacían con hormigón a base de cal aérea, más cualquier aditivo natural. Hoy en día, los llamados hormigones de hormigón ligero se utilizan a menudo aligerado. Se trata de productos de bajo peso específico, aireados y alveolares, o envasados con áridos especialmente ligeros, como es el caso de los hormigones de piedra pómez, los de arcilla expandida (los llamados Exclay), de vermiculita, de perlita, etc…
El grosor de la caldana, en cambio, es menor: 5 cm es un clásico. De hecho, cuando hablamos de un techo 18+4 o 20+5, el primer número suele indicar la altura de las macetas y el segundo el grosor de la campana colaboradora. Este, por su naturaleza, al tener que tener una función estructural, se hormigona en obra con el mismo hormigón utilizado para el vaciado de vigas y pilares, en cuanto a Rck y las características de trabajabilidad en obra, es responsabilidad del proyectista estructural proporcionar las indicaciones correspondientes.
En conclusión
Llegados a este punto, te debe quedar bastante claro qué es una caldana y cómo se hace un desván. Solo recuerda que, en ocasiones, puede suceder que la capa que se encuentra debajo del piso también se denomine caldana, como la campana colaboradora presente para completar la losa de ladrillo.
